廠家介紹差壓變送器工作原理差壓變送器工作原理

壓力（差壓）變送器是一連生產歷程主動化中歷程檢測和控制體系的重要構成部門。其作用是將壓力等被測工藝參數轉換成相應的電（氣）同一尺度信號，然后將此信號送至別的單位以實現對上述工藝參數的主動檢測或主動調治。智能壓力變送器布局如下圖所示。

1）檢測、變更部門

　　此中敏感元件的作用是將被測工藝參數轉換成電信號，現在重要接納擴散硅式和靜電電容式壓力傳感器。片上靜電電容型傳感器其布局見圖3.2。被測壓力P1、P2分別加于左右兩個斷絕膜片上，通過硅油將壓力傳送到丈量膜片。該丈量膜片由金屬薄片制成，作為差動可變電容的運動電極，在雙方壓力差的作用下可左右位移肯定量間隔。在丈量膜片左右有兩個金屬牢固電極。當丈量膜片向一邊興起時，它與兩個牢固電極間的電容一個增大一個減小，通過引出線丈量這兩個電容的變革便可知道差壓的數值。

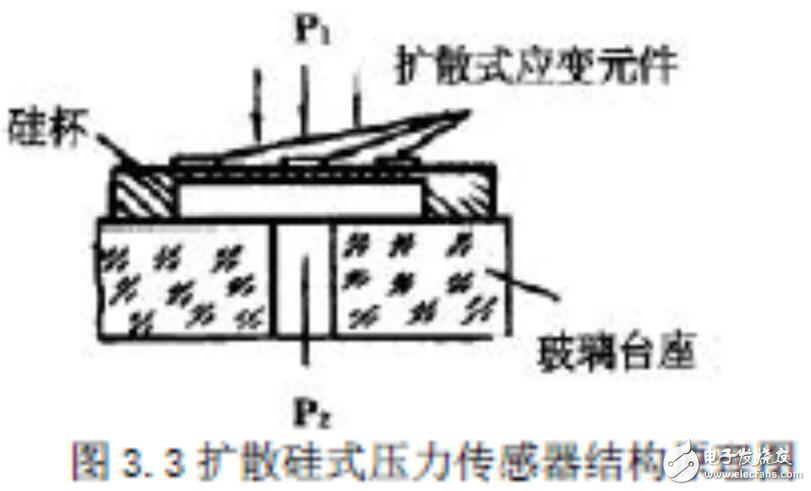

　　擴散硅式壓力傳感器見圖3.3。丈量敏感元件為周邊固支的硅杯，在此杯單晶硅膜片的上下兩側出現壓差時膜片內部孕育發生應力。在壓力P1、P2作用下電橋出現不均衡，輸出一個正比于壓力變革的電壓信號。

　　調治單位的功效是把傳感器輸出的薄弱模仿信號調治成盤算機上求的信號電平，而且經A/D轉換器件轉換成數字量輸入微處置處罰機中。

　　2）微處置處罰器部門

　　從總體上而言，微處置處罰器的作用是對變壓器的各功效模塊舉行辦理。借助于微處置處罰器（盤算機）的果斷、影象、運算功效，可以實現很多處置處罰功效：檢測部門線性化，量程重調與轉換，零點調解，阻尼時間設定，自診斷和通訊等。微處置處罰器還控制D/A模塊、表現驅動模塊并驅動數字通訊器等。而只讀存儲器用于存放組態數據、測頭線性化數據和量程常數。

　　3）輸出部門

　　由于現在海表里均劃定了歷程控制體系瓣尺度模仿信號電流為直流（DC）4~20毫安，電壓信號為1~5V。故CPU處置處罰輸出的數字量丈量信號需經D/A轉換成（DC）4~20毫安模仿量輸出；隨著技能的不停生長，歷程控制體系實現數字化已是一定趨向。現處于模仿、數字信號并存的時期。故現有的智能壓力變送器除輸出模仿量外還必須有數字量輸出的功效。別的，在通訊中也涉及數字量題目，這統統都有賴于數字通訊器（調制解調器）來舉行。

　　4）遠傳通訊器部門

　　遠傳通訊器供利用者與壓力變送器之間通訊之用。其主上功效為：校正變送器的零位和丈量量程；遙控調解設定值；表現變送器參數。憑據智能壓力變送器的各重要構成部門及其功效，由此可得出其根本領情原理：生產歷程的壓力信號作用于變送器丈量室丈量膜片，膜片孕育發生位移并通過轉換機談判相應電路轉換成電模仿信號，再經A/D轉換為數字信號送入CPU舉行處置處罰。處置處罰后的數字信號分兩路：一起通過D/A轉換為（DC）4~20毫安輸出；另一起經數字通訊器送出數字信號。

　　在必要舉行遠傳遙控時，只要將遠傳通訊器毗連在變送器輸出（DC）4~20毫安回路的恣意端點上，即能舉行扣問、診斷和設定調解。
