過熱蒸汽流量計,飽和蒸汽流量計
.jpg)

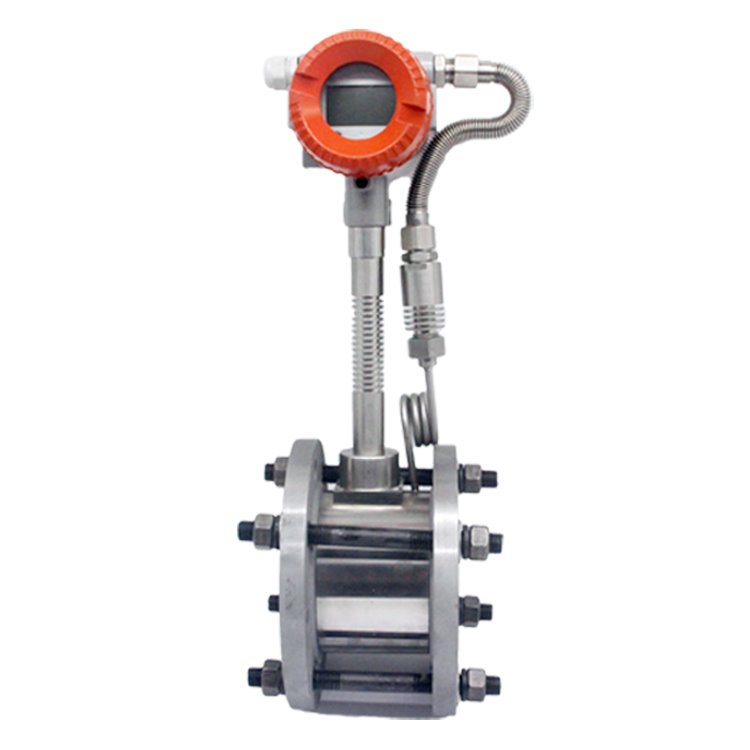

金湖力科儀表生產的LKLU系列過熱蒸汽流量計主要用于測量工業管道如氣體、液體、蒸氣等多種介質，其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。過熱蒸汽流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
過熱蒸汽流量計產品特點
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
◆正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 0.9999級 1.49998級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
◆防護等級 IP65
過熱蒸汽流量計產品選型
|
代號
|
通徑
|
流量范圍㎡/h
|
||||||
|
LKLU-25
|
DN25
|
1~10(液體)
|
25~60（氣體）
|
蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計
|
||||
|
LKLU-32
|
DN32
|
1.5~18(液體)
|
15~150（氣體）
|
|||||
|
LKLU-40
|
DN40
|
2.2~27(液體)
|
22.6~150（氣體）
|
|||||
|
LKLU-50
|
DN50
|
4~55(液體)
|
35~350（氣體）
|
|||||
|
LKLU-80
|
DN80
|
9~135(液體)
|
90~900（氣體）
|
|||||
|
LKLU-100
|
DN100
|
14~200(液體)
|
140~1400（氣體）
|
|||||
|
LKLU-150
|
DN150
|
32~480(液體)
|
300~3000（氣體）
|
|||||
|
LKLU-200
|
DN200
|
56~800(液體)
|
550~5500（氣體）
|
|||||
|
|
代號
|
功能1
|
||||||
|
N
|
無溫壓補償
|
|||||||
|
Y
|
有溫壓補償
|
|||||||
|
|
代號
|
輸出型號
|
||||||
|
F1
|
4-20mA輸出（二線制）
|
|||||||
|
F2
|
4-20mA輸出（三線制）
|
|||||||
|
F3
|
RS485通訊接口
|
|||||||
|
|
代號
|
被測介質
|
||||||
|
J1
|
液體
|
|||||||
|
J2
|
氣體
|
|||||||
|
J3
|
蒸汽
|
|||||||
|
|
代號
|
連接方式
|
||||||
|
L1
|
法蘭卡裝式
|
|||||||
|
L2
|
法蘭連接式
|
|||||||
|
|
代號
|
功能2
|
||||||
|
E1
|
1.0級
|
|||||||
|
E2
|
1.5級
|
|||||||
|
T1
|
常溫
|
|||||||
|
T2
|
高溫
|
|||||||
|
T3
|
蒸汽
|
|||||||
|
P1
|
1.6MPa
|
|||||||
|
P2
|
2.5MPa
|
|||||||
|
P3
|
4.0MPa
|
|||||||
|
D1
|
內部3.6V供電
|
|||||||
|
D2
|
DC24V供電
|
|||||||
|
B1
|
不銹鋼
|
|||||||
|
B2
|
碳鋼
|
|||||||
過熱蒸汽流量計密度表一（150度-290度）
|
|
||||||||||||||||||||||||||
過熱蒸汽密度表二（310度-450度） |
||||||||||||||||||||||||||
|
壓力 MPa |
溫度t（℃） |
|||||||
|
310 |
330 |
350 |
370 |
390 |
410 |
430 |
450 |
|
|
0.10 0.15 0.20 0.25 0.30 0.40 0.50 0.80 1.10 1.40 1.70 2.00 2.50 3.00 3.50 4.00 4.50 5.00 6.00 7.00 8.00 9.00 10.0 12.5 15.0 17.5 20.0 21.5 |
0.3724 0.5594 0.7465 0.9343 1.1224 1.5000 1.8802 3.0283 4.1943 5.3794 6.5815 7.8061 9.8888 11.9979 14.2565 16.5527 18.9333 21.4221 26.7091 32.5488 39.1399 46.7877 59.6648 81.6034 110.5369 140.3919 182.5462 213.6739 |
0.3600 0.5404 0.7214 0.9027 1.0844 1.4701 1.8147 2.9215 4.0419 5.1777 6.3309 7.4955 9.4806 11.5143 13.8501 15.749 17.9608 20.2508 25.0502 30.2231 35.8485 42.0680 49.2802 72.0105 98.5531 126.6895 174.3185 192.3164 |
0.3484 0.5230 0.6980 0.8732 1.0488 1.4010 1.7545 2.8227 3.9030 4.9945 6.0998 7.2186 9.1139 11.0494 13.0286 15.0539 17.1279 19.2627 23.7006 28.4037 33.4179 38.8083 44.7560 62.4178 86.5688 116.3142 166.0907 171.8651 |
0.3375 0.5066 0.6759 0.8456 1.0156 1.3563 1.6983 2.7305 3.7722 4.8260 5.7779 6.9619 8.7802 10.6308 12.6162 14.4392 16.4018 18.4108 22.5570 29.9035 31.4825 36.3217 41.5274 56.1496 74.5840 100.8176 137.7965 150.0074 |
0.3272 0.4912 0.6553 0.8198 0.9845 1.3144 1.6456 2.6440 3.6512 4.6673 5.6936 6.7260 8.4750 10.2493 12.0528 13.8862 15.7527 17.6565 21.5629 25.6330 29.8698 34.3044 39.0006 51.8212 66.8341 85.3228 108.5430 128.1614 |
0.3176 0.4767 0.6360 0.7955 0.9552 1.2753 1.5961 2.5635 3.5384 4.5220 5.5120 6.5117 8.1938 9.9000 11.6308 13.3077 14.7579 16.9827 20.6900 24.5224 28.4969 32.2947 36.9344 48.5015 61.5530 76.6185 94.4945 106.6360 |
0.3086 0.4631 0.6178 0.7726 0.9277 1.2377 1.5498 2.4884 3.4335 4.3857 5.3441 6.3090 7.9332 9.5775 11.2425 12.9991 14.6679 16.3719 19.9062 23.4021 27.2913 31.1593 35.1684 45.8023 57.5137 70.5711 85.3276 95.1366 |
0.2998 0.4502 0.6005 0.7507 0.8989 1.2035 1.5060 2.4171 3.3345 4.2575 5.1863 6.1203 7.6898 9.2816 10.8842 12.5087 14.1507 15.8139 19.1981 22.6635 26.0170 29.8733 33.6447 43.5431 54.2497 65.9331 78.7759 87.0939 |
