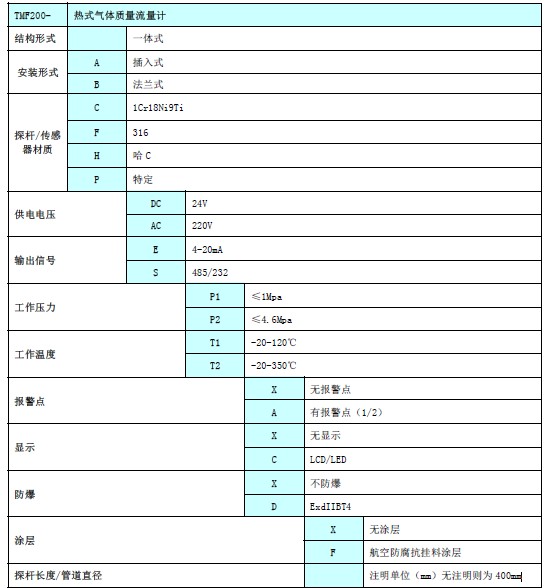

LK-TMF熱式氣體質量流量計有插入式和帶測量管式兩類，插入式傳感器為直徑1/2”，最長36”（914mm）的探頭（更長傳感器也可制造）；帶測量管式傳感器有1/4到6”（6.25mm到152mm）的測量管，帶內置流量調節器從而無須上下游有較長直管段，管道連接可以是法蘭、NPT螺紋或焊接。材質為316不銹鋼，哈氏C合金或其它材料。

測量介質	各種氣體（乙炔氣除外）
管徑范圍	DN15～2000
流速范圍	0.1Nm/s～100Nm/s(標況條件20℃，101.33KPa)
準確度	±1%
介質溫度	常溫：-20～+100℃   高溫：-20～+350℃
工作壓力	4.0MPa
供電電源	一體式轉換器AC220V或DC24V1A　　 分體式轉換器：AC220V
響應速度	1秒
輸出信號	4～20mA 　RS～485
測量顯示	質量流量、標況體積流量、累計流量、北京時間、累計運行時間。
傳感器防護等級	IP68
轉換器防護等級	一體式：IP67　分體壁掛式：IP65 　　分體盤裝式：IP52
防爆等級	EXd II CT4
報 警	1-2路繼電器結點：5A/AC220V、5A/DC30V自設定
傳感器材質	1Cr18Ni9Ti、哈氏合金、鈦、316L、鋁、304不銹鋼
探桿材質	1Cr18Ni9Ti、316L、304不銹鋼

管徑	Scfm	Nm3/h
3"（80mm）	0-1600	0-2720
6"（150mm）	0-6400	0-10870
8"（200mm）	0-11100	0-18860
10"（250mm）	0-18200	0-30920
12"（300mm）	0-24900	0-42300
16"（400mm）	0-43350	0-73700
20"（500mm）	0-67700	0-115150











判斷插入式流量是否可以滿足要求，將最大流量除以管道橫截面積，看流速是否在要述范圍內。

測量管式：

	Scfm（標準立方英尺/分）		Nm3/h（標準立方米/小時）
管徑	最小	最大	最小	最大
0.25"	0-0.22	0-16	0-0.37	0-27
0.5"	0-2.1	0-48	0-3.6	0-82
0.75"	0-3.7	0-120	0-6.3	0-204
1"	0-6	0-192	0-10	0-326
1.5"	0-15	0-450	0-25	0-760
2"	0-23	0-750	0-39	0-1280
2.5"	0-35	0-1090	0-59	0-1855
3"	0-50	0-1600	0-85	0-2720
4"	0-90	0-2880	0-153	0-4893
6"	0-200	0-6400	0-340	0-10870















壓力：

插入式：34.5Bar（500psi）

帶測量管式：以NPT連接為例34.5Bar（500psi）

注：以上為38℃條件指標

更高耐壓要求向工廠查詢

溫度：

標準傳感器：-40~121℃

中溫傳感器：0~204℃

高溫傳感器：0~343℃

電子單元：-40~70℃無顯示

-20~60℃有顯示

注：0.25"和0.5"管道式無高溫傳感器

供電：

標準24VDC，±10%，0.5A

可選85-250VAC，50/60Hz,25W功率。

輸出：

＊兩路隔離4-20Ma，一路瞬時流量，一路溫度；

＊100Hz,10隔離脈沖流量輸出

（脈沖輸出端子可用作隔離報警輸出）

＊RS485接口，Modbus,Profibus-DP,Devicenet和Ethernet協議可選。

理性物能：

傳感器材質：

316ss標準；Hastelloy C276可選。

外殼：

防護等級：NEMA 4X，（IP66）

危險區域：II區I級B，C，D組

電纜：

分體式：5芯屏蔽電纜，線規22 AWG，最長30米。

輸出信號：推薦2芯屏蔽電纜，線規22 AWG，最長1000米。

可插拔球閥組件：

低壓組件：耐壓4.1Bar（60 psig）

高壓（曲柄）組件：NPT 41Bar（600 psig）

ANSI 150 & ANSI 300
